工业柜门并不显眼，但一旦卡滞，技术人员立刻能察觉。在机柜和控制箱中，铰链决定了维护工作的顺畅程度——或挫败感。
一个 180° 外装铰链 看似微不足道，却是让相邻柜门能完全打开、实现全方位检修的关键。
选择合适的铰链，意味着在强度、耐腐蚀性与安装便捷性之间找到平衡。
不锈钢与压铸合金在震动、粉尘或盐雾环境下的表现各不相同。
本文将分析 180° 外装铰链的结构设计、优劣差异及其在工业设计中的重要性。
同时，我们将以 Fornd 弗朗德不锈钢 EXH-180 系列 为例，展示现代工程如何改进这一传统机械部件。
什么是 180° 外装铰链？它是如何工作的？
基本功能
180° 外装铰链 的设计使柜门可完全平开，与柜体侧壁齐平，技术人员可无障碍接触内部所有组件。
与隐藏于框架内部的内装铰链不同，外装铰链安装在柜体外表面，因而拥有更大的开门角度，并便于相邻门板的拆卸。
工作原理
在控制柜或机械设备箱中，柜门往往紧挨着布置。
180° 铰链的偏心结构使一扇门可完全开启而不碰撞相邻门。
铰链销位于两片铰链叶片之间，留出适当间隙，以确保转动时门板能越过框架边缘并平放。
无需强力开启，无摩擦刮擦，只靠精密机械结构实现日常顺畅操作。

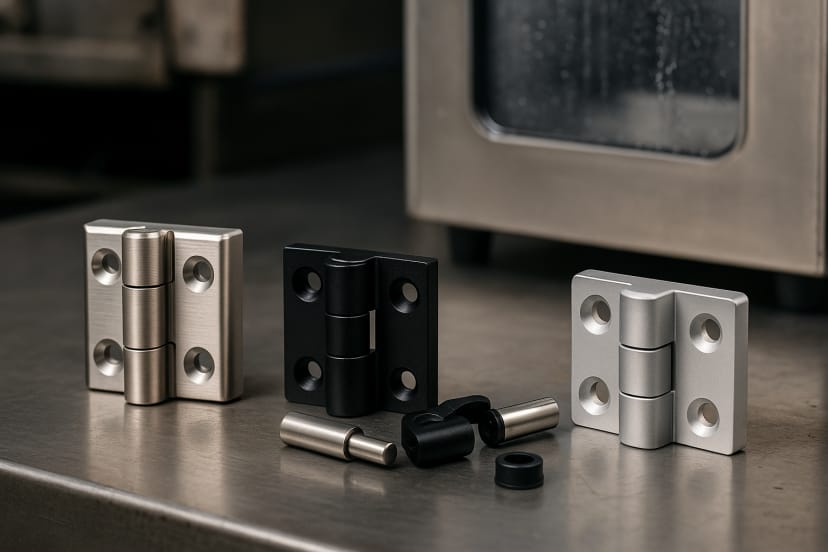

铰链的材料组成
本体与叶片
大多数 180° 铰链采用金属制造，不同金属决定了其适用环境：
不锈钢（AISI 304 / 316）：工业主力材料。抗雨、抗尘、抗盐雾，常用于户外机柜或沿海地区。
锌合金压铸件：价格低、重量轻，适合室内面板，但在潮湿环境中老化较快。
铝材（6061-T6）：刚性好、轻便易拆，适合频繁拆装的设备。
销轴与衬套系统
铰链平稳静音的关键在于内部机械结构：
淬硬钢销轴 承载重量并保持门体对齐，可承受上万次开合。
PA6-GF30 尼龙增强衬套 吸收震动、降低摩擦，使开合手感稳固顺滑。
高端型号采用 自润滑轴套，即使忘记加油，也能保持流畅运转。
表面处理与涂层
表面处理是区分高低品质的关键：
不锈钢钝化或电解抛光：致密化表层，延缓腐蚀。
锌合金粉末喷涂或电镀铬：抗油污与指纹。
铝材阳极氧化：形成耐刮硬膜层。
优质铰链应通过 ISO 9227 盐雾试验，至少 48–72 小时无锈蚀。
Fornd 弗朗德产品在此测试中表现出色。
使用强度与可靠性

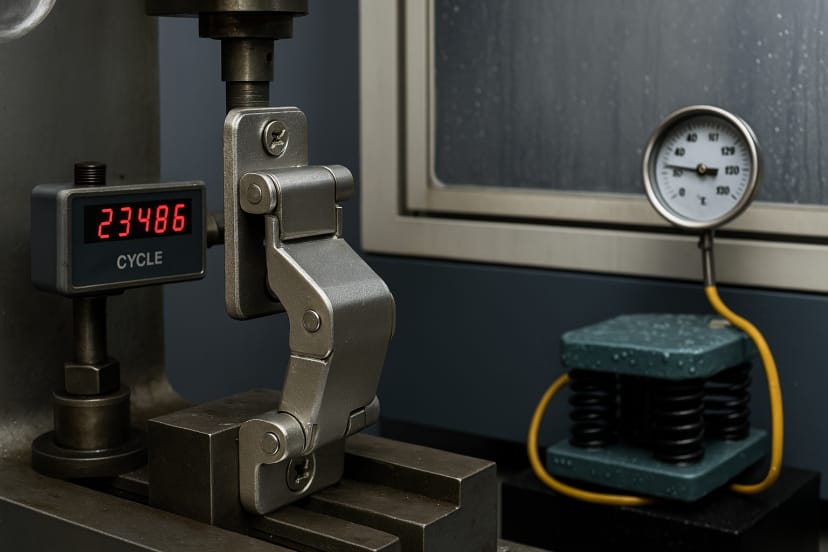

承载力与疲劳寿命
标准工业级 180° 铰链，每个可承重 15–25 公斤（视门板尺寸而定）。
经机械耐久试验，多数高端型号可达到 超过 20,000 次开合循环，无显著磨损。
耐久性取决于轴承设计与销轴硬度。
环境耐受性
工业测试遵循 ASTM B117 盐雾测试 和 DIN EN 60068-2-52 振动与湿热标准。
优质铰链在长时间暴露后仍能保持机械精度与防腐性能。
温度与稳定性
不锈钢型号可承受 高达 150°C 的温度，适用于发热设备机柜。
在冷库或海上环境中，可配合 橡胶垫圈或硅胶垫圈 使用，以维持密封性并减少金属疲劳。

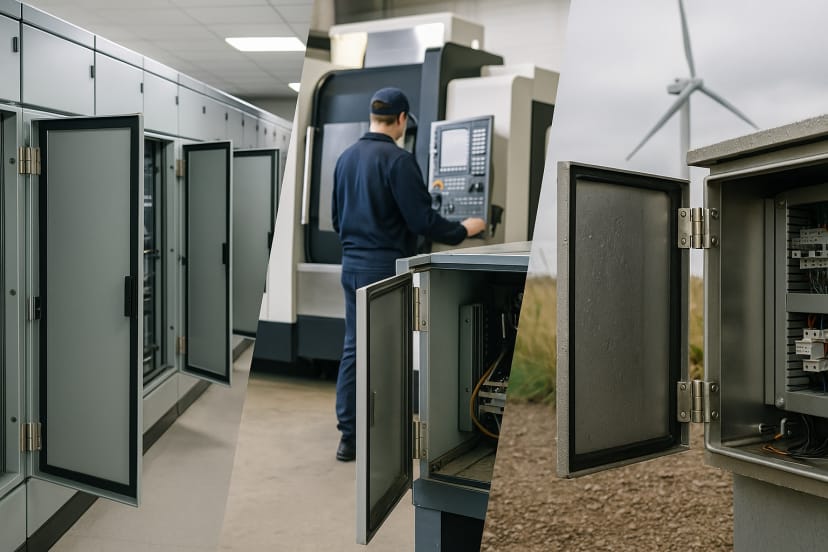

应用场景

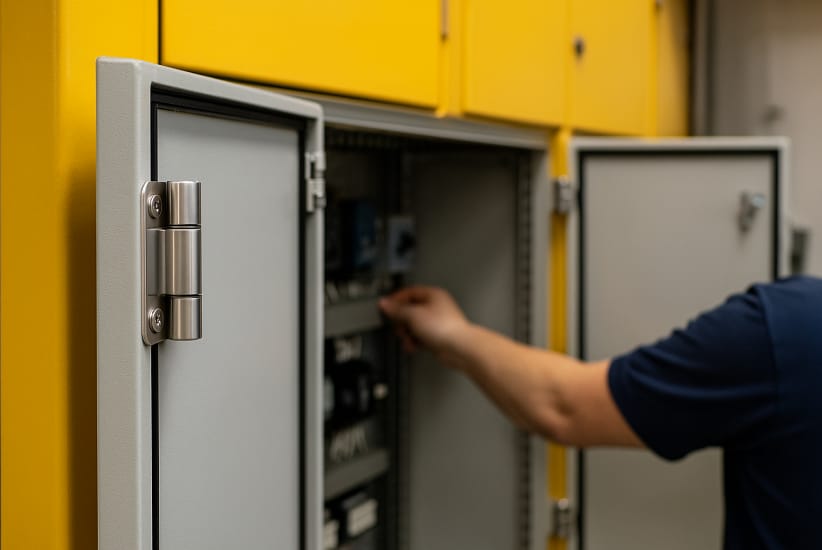

控制与电气柜
此类铰链最常用于控制柜、开关柜、自动化机架、PLC 机箱等。
相邻门可平开，方便技术人员检修布线与传感器，无需拆门。
180° 铰链解决了“门半开”的烦恼。
机械设备罩与机架
在生产现场，设备往往紧密排列。
外装铰链使重型门板可完全打开，为检修带来充足空间。
可拆卸设计（Lift-off）便于快速拆门，适用于机器人工作单元或 CNC 加工中心维护。
户外及恶劣环境
户外环境要求更严苛。风电、光伏逆变器柜、路侧控制箱等暴露在高温、粉尘与盐雾中。
此时，316 不锈钢铰链 才能经久不锈。
常用于海上电力设备、石化现场机柜、公共交通信号箱等场景。
Fornd 弗朗德铰链采用强化衬套，即使在高湿、振动和盐雾同时作用下仍保持对准。
安装与维护
安装与对准
多数 180° 铰链使用 M5 / M6 螺钉，孔距 25mm 或 40mm，与 Rittal、Schneider 等模块化机柜系统兼容。
安装仅需常规手动工具，每个铰链 10 分钟内可完成安装。
调整与更换
可拆卸结构 设计使维护更高效。
技术人员无需拆卸整个柜体，即可更换铰链，显著缩短现场停机时间。

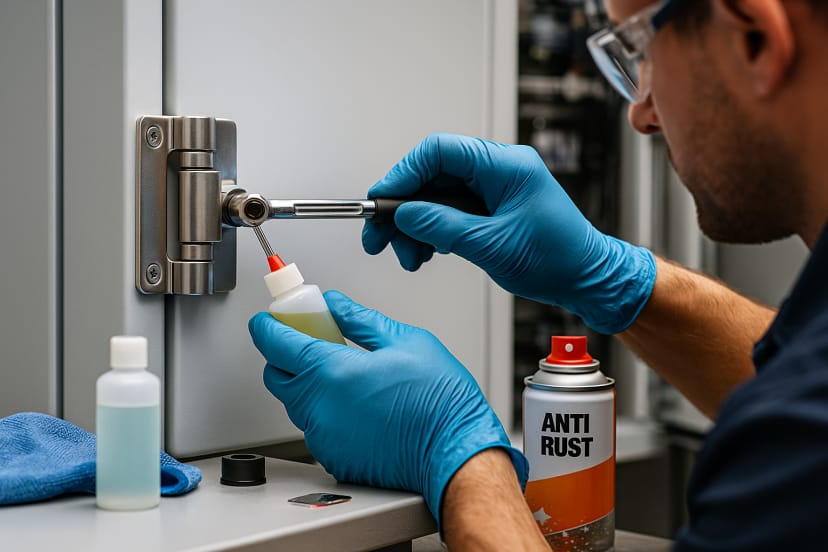

维护要点
操作 | 关键说明 |
|---|---|
每 6 个月润滑一次 | 润滑油薄膜可防止卡滞，尤其在户外使用时。 |
每年紧固螺钉 | 振动容易使紧固件松动，提前加固可避免门体下垂。 |
用中性洗剂清洗 | 及时擦除盐分和灰尘，防止金属表面点蚀。 |
早期处理锈斑 | 清洁、干燥并封闭可阻止腐蚀扩散。 |
检查衬套间隙 | 若门体晃动，说明尼龙衬套磨损，应及时更换。 |
备有备用铰链 | 铰链多成对失效，备件可减少维修延误。 |
Fornd 弗朗德 180° 外装铰链性能表现
图片 | 型号 | 材料 | 主要特征 | 产品链接 |
|---|---|---|---|---|
| H2-2316-40 | 锌合金，黑色粉末喷涂 | 角部外装铰链；结构紧凑；支持 180° 开启 | |
| H2-2316-46 | 锌合金，绿色粉末喷涂 | 角部外装铰链；快速安装；180° 开启 | |
| H1-2231-40 | 锌合金，黑色粉末喷涂 | 角部外装铰链；嵌入式安装；180° 开启 | |
| H1-2230-40 | 锌合金，黑色粉末喷涂 | 角部外装铰链；结构紧凑；180° 开启 |
若设备运行于 沿海、海上或化工环境，
EXH-180 系列 提供高强度、低维护的解决方案，符合 IEC 60529（IP 防护等级）与 RoHS 环保标准。
更多规格可访问 Fornd 官网 查阅。
常见问题（FAQs）
Q：180° 外装铰链有何区别？
A：安装在框架外部，避免门板互相干涉，使柜门可完全平开。
Q：能否用于现有机柜改装？
A：通常可以，只要机柜孔距为 25/40mm 且边缘留有足够安装空间。
Q：户外使用寿命如何？
A：取决于材料与表面处理。不锈钢 316 配合高品质涂层，抗盐雾与湿气性能远优于锌合金。
Q：安装是否需要专用工具？
A：无需特殊工具，只需电钻、螺丝刀和扭矩检查工具。
购买前确认螺钉规格与孔距即可。
